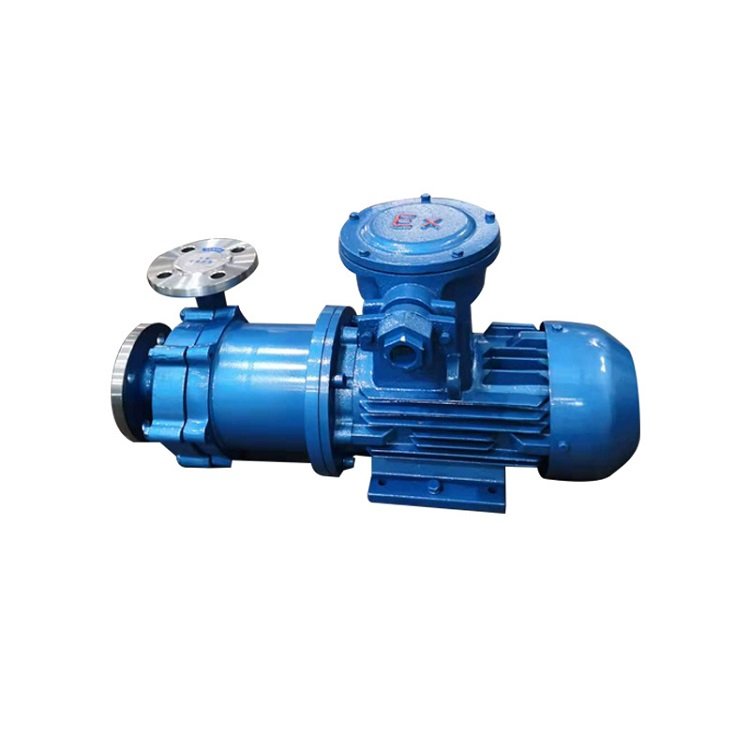

磁力泵是一種采用磁力傳動原理的密封泵，主要用于輸送易燃、易爆、有毒、腐蝕性等特殊液體。相比傳統的機械密封泵，磁力泵具有無泄漏、無污染、無需密封副等優點，廣泛應用于化工、醫藥、電力等行業。磁力泵的結構組成主要包括泵體、葉輪、磁力耦合和驅動裝置等部分。
磁力泵的結構組成
首先，磁力泵的泵體通常由金屬材料制成，如不銹鋼、合金鋼等。泵體內部具有進、出口和泵腔，通過進口將液體吸入泵腔，然后通過葉輪的旋轉運動將液體推送至出口。
其次，葉輪是磁力泵的核心部件，通常由耐腐蝕材料制成，如聚四氟乙烯（PTFE）、玻璃鋼等。葉輪的形狀和葉片數量根據泵的工作要求而設計，它的旋轉運動產生了液體的流動，從而實現泵的輸送功能。
磁力耦合是磁力泵的關鍵部件，它由內磁體、外磁體和隔離殼組成。內磁體固定在泵的驅動軸上，外磁體與之相配對并固定在泵體上。通過磁力作用，內磁體和外磁體之間傳遞動力，實現了泵體與驅動裝置的隔離，避免了傳統機械密封泵可能存在的泄漏問題。
最后，磁力泵的驅動裝置可以是電機、氣動機或燃氣發動機等。驅動裝置通過傳動軸與內磁體相連，驅動內磁體的旋轉運動，從而使葉輪旋轉，實現液體的輸送。驅動裝置通常需要選擇適合的功率和轉速，以滿足泵的工作要求。
總體而言，磁力泵的結構組成包括泵體、葉輪、磁力耦合和驅動裝置等部分。通過磁力耦合實現泵體與驅動裝置的隔離，消除了傳統機械密封泵可能存在的泄漏問題，使磁力泵成為一種安全、可靠、無泄漏的密封泵。在實際應用中，磁力泵的結構設計和材料選擇需要根據液體性質和工作環境來確定，以確保其正常運行和長期穩定性能。
