從G型單螺桿泵結構圖中可以看出單螺桿泵是由很多零部件構成的，G型螺桿泵的結構零部件是由傳動軸、軸承壓蓋、單列軸承、托架、雙列軸承、填料密封、機械密封、聯軸器、吸入管、萬向節、螺桿、襯套、壓出管、銷套、銷環、橡膠護套、銷子、護圈、鋼帶卡、托盤、銷軸、密封體、空心軸、套筒等零部件構成。G型單螺桿泵的易損件有螺桿軸、橡膠套、機械密封等等。

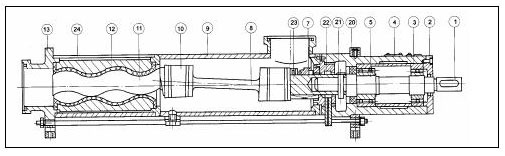

G型單螺桿泵結構圖
傳動軸
傳動軸是指一個高轉速和少支撐的旋轉體，它的動平衡是非常重要的。通常傳動軸在出廠前均需要進行動平衡試驗。
軸承壓蓋
是指將軸承裝在孔內，需要將軸承進行固定。
單列軸承
滾動體是單列的軸承，這種軸承設計比較簡單，適用在高轉速、甚至是特別高的轉速當中，在運行時比較堅固耐用，基本上不需要維護。
托架
指的是支撐水泵整體的托架。
雙列軸承
是指滾動軸承的一種，滾動體是兩列的軸承。
填料密封
指的是利用預緊或者介質壓力的自緊作用確保填料和轉動件與固定件之間產生壓緊力的動密封裝置。又被稱之為填料函密封。
機械密封
指的是至少有一對垂直于轉軸軸線端面在流體壓力與補償機構彈力的作用下和輔助密封的配合下保持貼合并且相對滑動所構成的放在流體泄漏的裝置。
聯軸器
指的是聯接兩軸或者軸和回轉件，在傳遞運動與動力過程中一起回轉，平常情況下不脫開的一種裝置。
G型單螺桿泵的易損件
G系列單螺桿泵使用直聯驅動方式，電機軸直接與螺桿軸相連，取代了傳動聯接部件，單螺桿泵主要易損件是螺桿軸、橡膠套、機械密封等，其中G30-1單螺桿泵及以下使用軸封。G25-1單螺桿泵及以上型聯軸式結構，電機軸利用連桿軸和螺桿軸相連，螺桿泵在維護保養時需要更換橡膠套、連桿軸、傳動軸、填料密封等。G系列螺桿泵的主要運動部件為螺桿軸，軸均是使用不銹鋼材質，橡膠套是和物料直接接觸的部件，具體的選型可以根據物料的屬性如耐磨損型、耐腐蝕性、食品上用。G型單螺桿泵的使用年限與螺桿泵的保養維護是息息相關的，需要定期更換G型單螺桿泵的易損部件以此來穩定單螺桿泵的運行性能。
G型單螺桿泵結構圖與易損件由水泵廠家總結。
