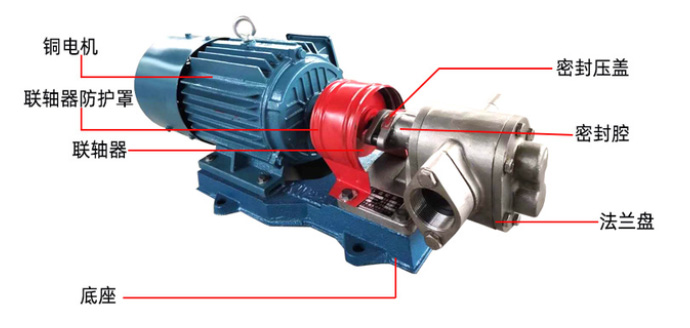

從齒輪油泵零件圖中可以清楚的看出齒輪油泵是由許多零部件構成的，有法蘭盤、密封腔、密封壓蓋、銅電機、聯軸器防護罩、聯軸器、底座等部件構成。
齒輪油泵是利用一對參數與結構相同的漸開線齒輪的相互滾動嚙合，把油箱中的低壓油升到能做功的高壓油的重要部件。是將電機的機械能轉換為液壓能的動力裝置。
齒輪油泵零件圖講解
齒輪泵是有兩個齒輪相互嚙合在一起而構成的泵被稱之為齒輪油泵。齒輪泵是借助齒輪的輪齒嚙合空間的容積變化來泵送液體的，齒輪油泵是回轉泵的一種，也能認為是容積泵的一種。齒輪油泵的種類會比較多，按照嚙合方式能分為外嚙合齒輪泵與內嚙合齒輪泵，按照齒的齒形能分為齒輪油泵、斜齒輪泵、人字齒輪泵。
外嚙合齒輪泵是應用比較廣泛的一種，齒輪油泵通常指的是外嚙合齒輪泵。高壓齒輪油泵主要有主動齒輪、從動齒輪、泵體、泵蓋、安全閥等零件構成。泵體、泵蓋、齒輪構成的密封空間是齒輪油泵的工作室。兩個齒輪的輪軸會分別裝在兩泵蓋上的軸承孔內，主動齒輪軸會伸出泵體由電機帶動旋轉。外嚙合齒輪泵結構簡單、造價會比較低、重量會比較輕、工作會比較可靠、應用范圍會比較廣。
齒輪油泵上裝有安全閥，等到排出壓力超出規定壓力時，泵送液體能自動頂開安全閥，會使高壓液體返回吸入管。
油泵殼體上加工有進油口與出油口，在油泵殼體中裝有一個主動齒輪與一個從動齒輪，齒輪與殼體中內壁之間留有較小的間隙，油泵齒輪向順時針旋轉時進油腔的容積由于輪齒向脫離齒合方向運動而變大，會有一定的真空度產生，潤滑油會從進油口被填充到油腔，旋轉的齒輪把齒間的潤滑油帶到油腔，因?yàn)檩嘄X進入齒合出油腔的容積會減少油壓會升高，潤滑油經過出油口被泵送到電機油道中。
密封壓蓋
齒輪油泵密封壓蓋起到定位與油泵連接的作用。
密封腔
密封腔通常指在需要安裝密封處旋轉軸和靜止殼體之間的環狀空間。
法蘭盤

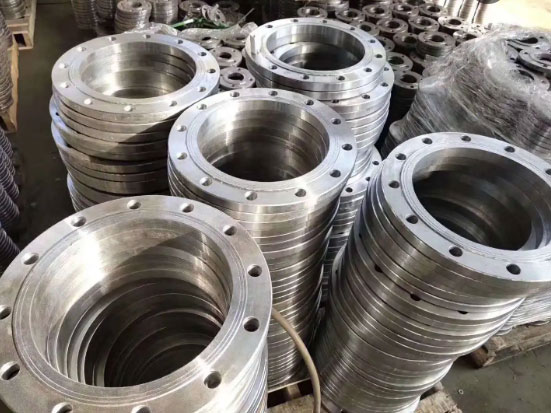

法蘭盤也被稱之為法蘭，是一個常用的稱呼，一般在一個類似盤狀的金屬體的周邊開上幾個固定用的孔，可以用于連接其他零件。
