離心泵的結構可以分為臥式離心泵和立式離心泵，離心泵的葉輪級數可以分為單級離心泵和多級離心泵。離心泵的結構可以是立式的也可以是橫臥的，這要取決于用戶的需求。離心泵的工作原理是通過葉輪的旋轉使水做離心運動來進行工作的。

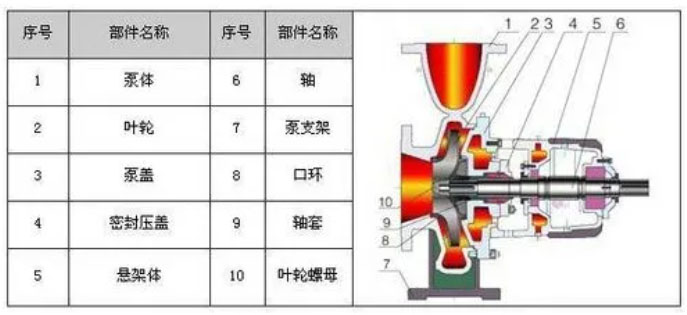

離心泵的種類有很多所以離心泵的結構也各不相同，單級單吸離心泵的基本結構是由泵體、葉輪、泵蓋、密封壓蓋、懸架體、軸、泵支架、口環、軸套、葉輪螺母等部件構成。

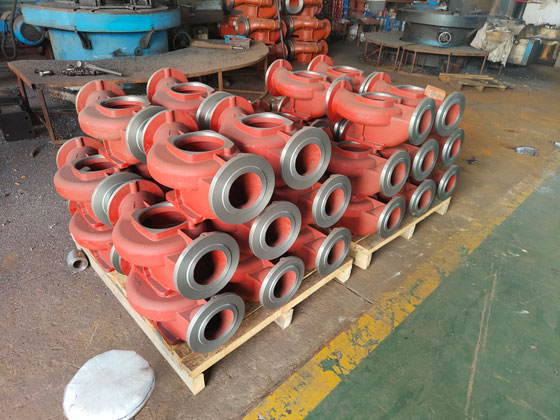

泵體
泵體有兩部分構成分別是吸水室與壓水室，在吸水室的進口與壓水室的出口分別是離心水泵進口法蘭與出口法蘭，能用來連接進水管與出水管。吸水室通常是一段逐漸收縮的錐形短管或者等徑直管，它的作用是把水流引到葉輪并且向葉輪提供所需要的流態。壓水室的作用在于收集葉輪流出的液體并把液流引到出口。壓水室的外形和蝸牛很像又有蝸殼的稱呼，葉輪就被放在蝸殼中。泵體的頂部有排氣孔可以用來抽真空或者灌水。在殼體的底部設有一個放水孔，平?？梢杂梅筋^螺栓來塞住，停機后能用來將泵體中的積水放空，避免泵中的零部件出現銹蝕或者冬季結冰后將泵體凍壞。泵體是由鑄鐵或者鑄鋼等材質制造而成的，需要表面光滑來減小水力損失。

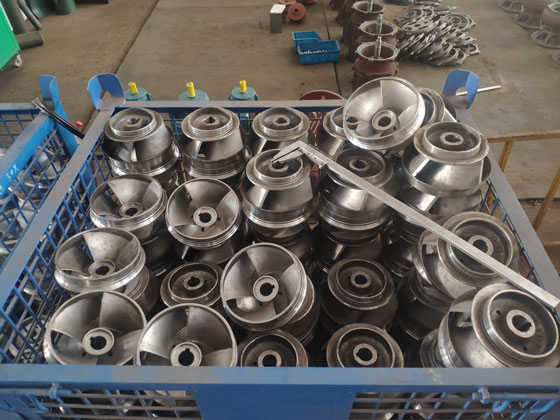

葉輪
葉輪指的是裝有動葉的輪盤，又能指輪盤和安裝上轉動葉片的稱呼。葉輪指的是帶有葉片的輪會產生動力或者流體運動。離心泵的葉輪能分為半開式、敞開式、封閉式三種。

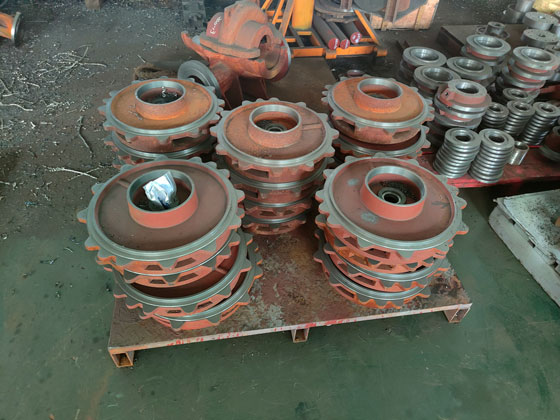

泵蓋
泵蓋上有橡膠密封墊避免剎車液漏出水會進入。泵蓋可能是塑料或者是金屬制成的。形狀有長方形的、或者是圓形的由螺紋、螺栓或者線箍進行定位。
軸
軸的作用是穿在軸承中間或者車輪中間又或者在齒輪中間的圓柱形物件，但是會有很少的部分是方形的。軸是支撐轉動零件并且一起回轉以傳遞運動和扭矩或者彎矩的機械零件。通常是金屬圓桿狀，各段會有不同的直徑。
泵支架
主要起到支撐和固定的作用，不論是房間中的立管還是平管均需要間隔一定的間距設置支架。
口環
口環也被稱為密封環或者耐磨環，它的主要作用是避免出口端介質倒流回進口端介質，起到密封的作用。也被稱之為密封環。
軸套
軸套是被套在軸上的筒狀機械零件，是滑動軸承的一個組成部分。
葉輪螺母
專門固定葉輪的螺母被稱之為葉輪螺母，可以將葉輪擰緊在傳動軸上。
離心泵的工作原理

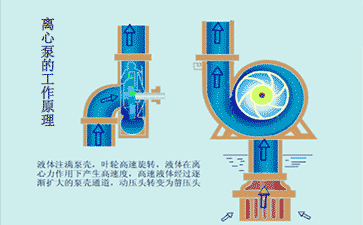

液體注滿泵殼后葉輪作高速運轉，液體在離心力作用下會產生高速度，高速液體經過會漸漸擴大的泵殼通道，動壓頭轉變?yōu)殪o壓頭。會有離心力產生，灌滿葉輪的液體受到離心力的作用，朝著葉輪的四周被快速甩出，快速流動的液體匯集到泵殼中，它的速度會降低壓力會增大。
離心泵的結構原理由離心泵廠家總結，推薦閱讀：離心泵結構組成圖解
