屏蔽泵流量揚程是屏蔽式管道離心泵選型時不可缺少的性能參數，屏蔽泵流量揚程的關系是比較密切的。
屏蔽泵流量揚程的關系
電流=流量×揚程
揚程的高低是由管道與閥門等對水的能量損耗來決定的。電機轉速下降揚程也會隨之下降，等到屏蔽泵出口閥門關小后，揚程不變流量會隨之減小，假如全關電流會變得很小，但是會略大于空轉這是由于水有阻力形成的。
屏蔽泵電流增大時進口連接物（例如水），出口不加以限制，比如直接與大氣相連，聯管道時可以不接，這是流量較大，屏蔽泵的電流也是較大的。
有些初次購買屏蔽泵的用戶認為，抽水揚程越低電機的負荷就會越小。在這種認知的誤導下，用戶在選購水泵時會把水泵的揚程選的過高。離心水泵型號確定后，消耗的功率大小與實際流量成正比。也就是說水泵的流量會隨著揚程的增加而減小，揚程越高時流量就會越小，消耗的功率也會隨之減小。相反揚程越低流量就會越大，消耗的功率也會隨之變大。
為了避免電機出現過載通常會要求屏蔽式管道離心泵的實際抽水使用揚程不可以低于標定揚程的百分之六十。高揚程用于低揚程抽水時電機會容易過載而出現發熱，情況嚴重時會出現燒毀的可能。假如應急使用需要在出水管上安裝一個可以調節出水量的閘閥來減小流量，避免電機出現過載。
電機升溫時假如發現電機出現過熱，應該立即關小出水口流量或者關機。這也會產生誤解，有些用戶認為出水口堵塞，強制減少流量會使電機負荷增加。正規的離心泵出水管上會裝有閘閥，為了減少啟動時的電機負荷應該先將閘閥關閉，等到電機啟動后再漸漸把閘閥打開。

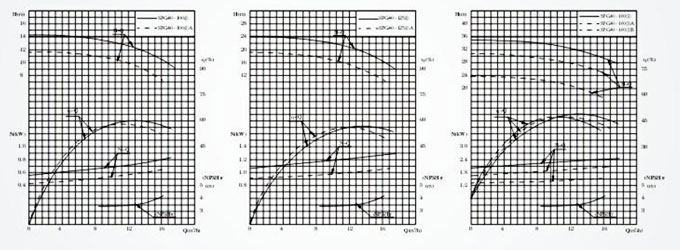

屏蔽泵的主要設計和運行參數是流量和揚程，設計技術參數應該和運行工藝參數相接近。屏蔽式管道離心泵在這兩個參數之間會相互影響，各種泵型都有自己的特性曲線，屏蔽泵特性曲線圖如下。
圖中有幾條基本曲線，包括汽蝕余量，流量和揚程曲線，從流量揚程曲線中可以看出，揚程下降流量會隨之增加，還有一條功率曲線，它通常會隨著流量的增加而增加，但是不太明顯，還有一條曲線是效率曲線，它會隨著流量的增加而增加，到達峰值后又會快速下降。屏蔽泵的實際運行應該盡量在高效區范圍內運行。
屏蔽泵流量揚程的關系由離心泵廠家總結。
