單級雙吸離心泵又被稱為雙吸離心泵，是離心泵的一種結構形式。單級雙吸離心泵的結構可以立式和臥式兩種結構，可以根據用戶實際需求進行選擇。以下講解單級雙吸離心泵的構造。

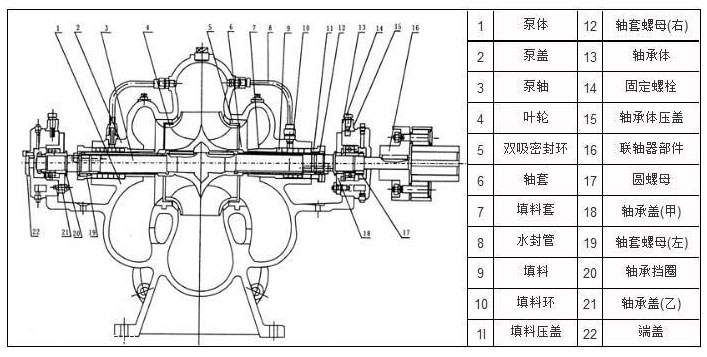

從單級雙吸離心泵結構圖中可以看出，立式單級雙吸泵是由22個零部件構成，分別是泵體、泵蓋、泵軸、葉輪、雙吸密封環。軸套、填料套、水封管、填料、填料環、填料壓蓋、軸套螺母、軸承體、固定螺栓、軸承體壓蓋、聯軸器部件、圓螺母、軸承蓋（甲）、軸套螺母（左）、軸承擋圈、軸承蓋（乙）、端蓋等部件構成。單級雙吸泵的主要部件有泵體、泵蓋、葉輪、軸、軸套、雙吸密封環等構成，其中易損件是葉輪、軸套、雙吸密封環等。

泵體

泵體由兩部分構成，分別是吸水室和壓水室。吸水室的進口與壓水室的出口分別是水泵的進口法蘭與出口法蘭，用進水管與出水管連接。吸水室是一段逐漸收縮的等徑直管，作用是把水流引入葉輪，并且向葉輪提供需要的流態。壓水室的作用是把葉輪流出的液體進行收集，把液流引到出口方向。壓水室的外形和蝸牛殼很像，被稱為蝸殼，葉輪就在蝸殼里面。

泵蓋

泵蓋的材質有金屬和塑料制成。泵蓋上裝有橡膠密封墊防止液體泄漏與水分進入。泵蓋是用來收集從葉輪中流出的液體，并且引向水管到離心泵的出口。

葉輪

水泵的葉輪一般由鑄鐵制成，葉輪上的葉片起到主要作用。葉輪的形狀和尺寸與水泵性能密切相關。離心泵葉輪可以分為單吸式和雙吸式兩種，單吸式葉輪可以單邊吸水，小流量水泵葉輪大多是這種結構形式。雙吸式葉輪可以兩邊吸水，大流量水泵葉輪使用雙吸式葉輪。

軸

軸是用來穿在軸承中間的圓柱形物體，有少數是方形的。軸是用來支撐轉動部件并且與其一起回轉以傳遞運動的機械部件。外形一般為金屬圓桿狀，各段能有不同的直徑。機器中作回轉運動的部件就安裝在軸上。

軸套

軸套是滑動軸承的一個組成部分，是套在轉軸上的筒狀機械部件。軸套和軸承使用過盈配合，軸套和軸使用間隙配合。

雙吸密封環

雙吸密封環又被稱為減漏環，減漏環在葉輪進口處的泵殼上鑲裝的一種金屬圓環，作用是避免葉輪和泵殼之間發生磨蝕，有平直式和端面密封式兩種形式。

雙吸離心泵的吸入口和吐出口都設置在軸心線下方，水平方向和軸線成垂直位置、泵殼為中開結構，檢修時不需要拆卸進水與排出管路以及電機。從聯軸器方向看為逆時針旋轉方向。也可以根據用戶需要改為逆時針旋轉，用戶訂貨時要注明。

單級雙吸臥式離心泵泵體和泵蓋構成葉輪的工作室，進出水法蘭上裝有安裝真空表與壓力表的管螺孔，進水和出水法蘭的下面制有可以放水的管螺孔。

雙吸泵葉輪經過靜平衡校驗，采用軸套與軸套螺母固定，軸向位置能通過軸套螺母進行調整，葉輪的軸向力是依靠葉片的對稱布置來達到平衡，可能會有一些多余的軸向力有軸端的軸承來承受。

雙吸中開泵泵軸由兩個單列向心球軸承支撐，軸承被裝在泵體兩端的軸承體里面，可以用黃油進行潤滑，雙吸密封環可以用來減少壓水室的水漏回到吸水室。

中開雙吸泵的軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣進入泵內，填料之間有水封環，工作時小流量高壓水通過水封管流入填料腔起到水封的作用。

雙吸離心泵安裝在泵殼內并且緊固在泵軸上，泵軸利用聯軸技術和電機進行連接，電機轉動時帶動泵軸和葉輪一起運轉。泵殼中間有液體吸入和吸入管連接。液體經過底閥和吸入管流進泵內。泵殼上的液體排出口和排出管連接。當雙吸泵轉速一定時，揚程、流量和葉輪直徑有關。

單級雙吸離心泵啟動前禁止空轉，必須把泵殼和吸水管內灌滿液體，接著啟動電機使泵軸帶動葉輪與水做高速旋轉運行，水因?yàn)殡x心力的作用被甩向葉輪外緣，經過蝸形泵殼的流道流進雙吸離心泵的壓水管路當中。
