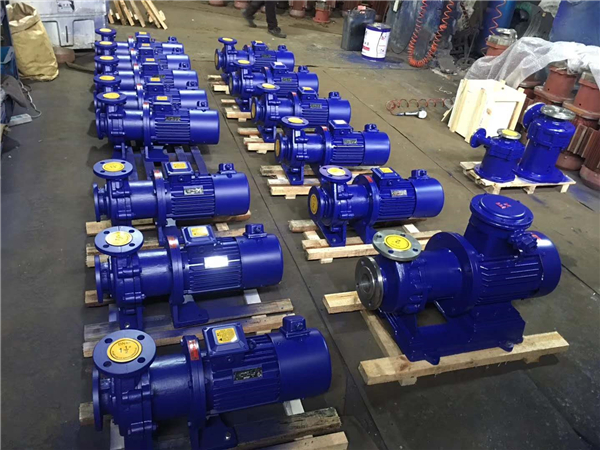

是由泵、磁力傳動器、電動機三部分組成。
磁力泵只能做小功率的磁傳動部分由內外磁轉子組成;隔套將內磁轉子及介質與外磁轉子隔絕;外磁轉子由電機驅動，轉動時利用磁稠合特性帶動內磁轉子旋轉，完成非接觸的力矩傳遞，從而達到驅動泵的目的。磁力泵，結構簡單緊湊。采用獨特的潤滑及冷卻回路，一部分工藝液體自潤滑及冷卻傳動部件，省去了機械密封泵所需的冷卻、沖洗、急冷等繁雜的管蹈系統。
普通離心泵電機直接帶動水泵葉輪，或通過聯軸器帶動葉輪磁力泵是通過磁力帶動葉輪。可以無需機械密封，有效防止漏水。
設計入口壓力大可至30MPa，機械密封泵很難做到這一點。同使用機械密封或填料密封的離心泵相比較，
磁力泵具有以下優點：
1.泵軸由動密封變成封閉式靜密封，徹底避免了介質泄漏;
2.無需獨立潤滑和冷卻水，降低了能耗;
3.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響;
4.過載時，內、外磁轉子相對滑脫，對電機、泵有保護作用。
性能上兩者的區別就是：同樣的工況下，磁力泵的效率比離心泵和循環水泵的效率低一些！這就是根本區別！
