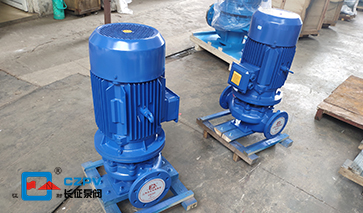

屏蔽式管道循環泵的結構說明：
水泵的主要部件是葉輪，泵體，密封圈；電動機的主要部件是定子，轉子，屏蔽套，軸承座，軸承，止推板，冷卻管，排氣閥等。
屏蔽式管道循環泵的電機選用H級絕緣繞組，轉子由不銹鋼軸和鑄鋁轉子組成。為了防止輸送的液體進入定子并腐蝕轉子，定子的內徑和轉子的表面用不銹鋼屏蔽套密封。
屏蔽式管道循環泵的葉輪懸臂安裝在電機軸上，由鍵和螺母進行緊固。
采用外循環的方法對循環泵進行潤滑與冷卻，在循環泵運行時，由電泵出口處引出少量液體經過冷卻管、后軸承與軸頸間隙、定、轉子間隙、前軸承與軸頸間隙、葉輪后口環組成一循環回路(單級)、后一級葉輪進口環組成一循環回路(多級)。
