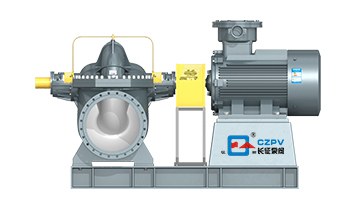

單級雙吸離心泵的吸入口和排出口均在泵的軸線下方，并且水平方向垂直于該軸線。
維護期間無需拆卸進水口。從聯軸器到泵的方向觀察排放管道和電動機（或其他原動機）。水泵為順時針旋轉，也可以根據用戶的特殊訂單需要將其更改為逆時針旋轉。
單級雙吸離心泵主要零件有：彈簧體，彈簧蓋，葉輪，軸，雙吸密封圈，軸套，軸承等。除軸材料采用的是優質碳素鋼，其余大部分由鑄鐵制成。
葉輪已經過靜平衡檢查，并在兩側固定有套筒和套筒螺母。它的軸向位置可以通過套筒螺母來調節。葉輪的軸向力通過其葉片的對稱布置來平衡，可能還有一些剩余。剩余的軸向力由同軸端的軸承承受。
泵軸由兩個單排徑向球軸支撐，軸承安裝在泵體兩端的軸承體中，并使用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。
水泵通過聯軸器由電動機直接傳動。
軸封是軟填料密封。為了冷卻和潤滑密封腔并防止空氣泄漏到泵中，填料之間有一個水密封環。當泵工作時，少量高壓水通過水密封管流入填料腔，起到水密封的作用。
