一、管道離心泵的結構組成

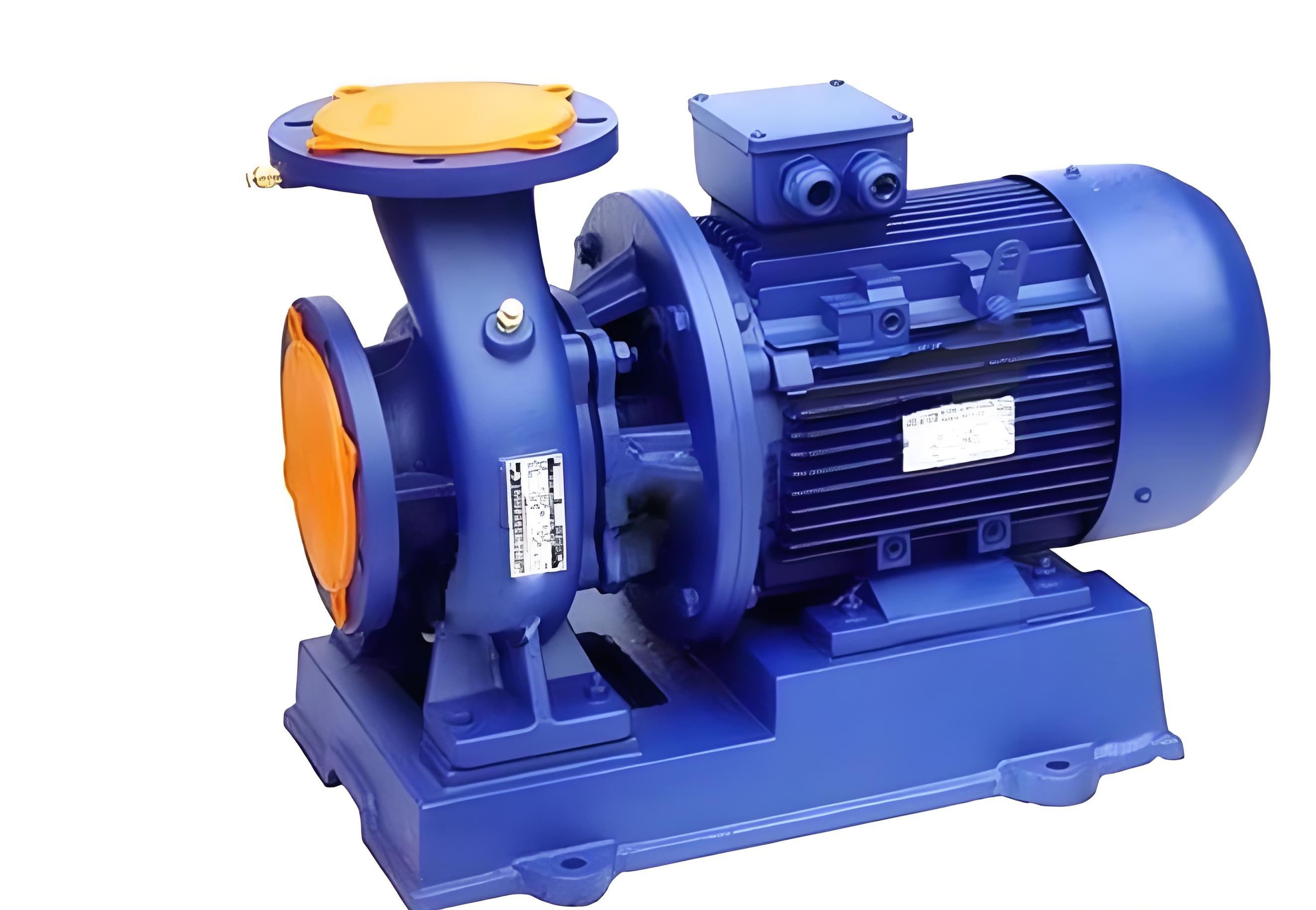

管道離心泵主要由葉輪、泵體（泵殼）、泵軸、軸承、密封環及填料函等部件組成。每個部件都扮演著重要的角色，共同確保泵的正常運行。葉輪：作為離心泵的核心部件，葉輪由鑄鐵、不銹鋼等材料制成，其轉速高、出力大。葉輪上的葉片數量和形狀對泵的性能有直接影響。在高速旋轉下，葉輪產生的離心力是推動液體流動的主要動力。
泵軸：泵軸通過聯軸器與電動機相連，將電動機的轉矩傳遞給葉輪。泵軸是傳遞機械能的主要部件，其穩定性和精度對泵的性能至關重要。
軸承：軸承套在泵軸上，用于支撐泵軸并減少其旋轉時的摩擦。軸承分為滾動軸承和滑動軸承兩種，各有其特點和適用范圍。
密封環：密封環又稱減漏環，安裝在泵殼內緣和葉輪外援結合處，用于減少泵內高壓區的水流向低壓區，提高泵的效率和使用壽命。
填料函：填料函由填料、水封環、填料筒、填料壓蓋、水封管等組成，主要作用是封閉泵殼與泵軸之間的空隙，防止泵內水流外泄和外界空氣進入泵內。
二、管道離心泵的作業原理
管道離心泵的作業原理基于離心力的作用。當泵啟動后，電動機帶動泵軸和葉輪高速旋轉。此時，泵內的液體在離心力的作用下被甩向葉輪的外緣，形成高壓區域。同時，葉輪的中心部分形成了一個低壓區，這個低壓區在大氣壓力（或水壓）的作用下，將液體從吸入管吸入到泵內。隨著葉輪的持續旋轉，液體被連續甩出并補充到低壓區，形成了連續的流動。具體來說，當葉輪旋轉時，葉片促使液體從吸入室經軸向進入葉輪的外側流道內，同時從內側流入流出室。在葉片外緣形成的高壓區域，液體被甩出并通過泵殼的出口排出。而葉輪中心部分的低壓區則不斷從吸入管吸入新的液體以補充。這種連續的吸入和排出過程，使得管道離心泵能夠連續不斷地輸送液體。
值得注意的是，在管道離心泵啟動前，必須確保泵體和進水管內充滿水以形成真空狀態。這是因為如果泵內或進水管內存有空氣，將影響葉輪的旋轉和液體的吸入效果，甚至可能引發汽蝕現象損壞泵體。
三、管道離心泵的性能與應用
管道離心泵的性能參數如流量、揚程、軸功率、轉速和效率等之間存在復雜的關系。這些參數之間的變化關系可以通過性能曲線來表示，為泵的設計、選型和使用提供了重要的參考依據。管道離心泵廣泛應用于各種領域，如工業領域中的水、油、化學品等液體的輸送和循環；水處理領域中的供水、排水、循環水等系統；以及建筑領域中的排水、消防系統等。其高效、穩定、易維護的特點使得管道離心泵成為這些領域中不可或缺的流體輸送設備。
