臥式管道離心泵是根據離心力原理設計的。 高速旋轉的葉輪葉片帶動水旋轉，將水倒出，達到運輸?shù)哪康?。離心泵有很多類型，從使用角度可以分為民用泵和工業用泵。從運輸介質上看，它們可分為清水泵，雜質泵和耐腐蝕泵。
臥式管道離心泵的結構
臥式管道離心泵是葉片泵。 臥式管道離心泵具有廣泛的性能參數。臥式管道離心泵型號可以滿足用戶的各種流量要求。 由于其簡單的設計結構，因此易于維護。因此，臥式管道離心泵是工業生產中使用很廣泛的。該產品廣泛用于大中流量低壓液體輸送。目前，臥式管道離心泵已經系列化，流量范圍可以在5-2020m3 / h之間，揚程可以在8-125m范圍內，并且由于臥式材料和結構的不同，臥式管道離心泵可以傳輸不同的媒體。

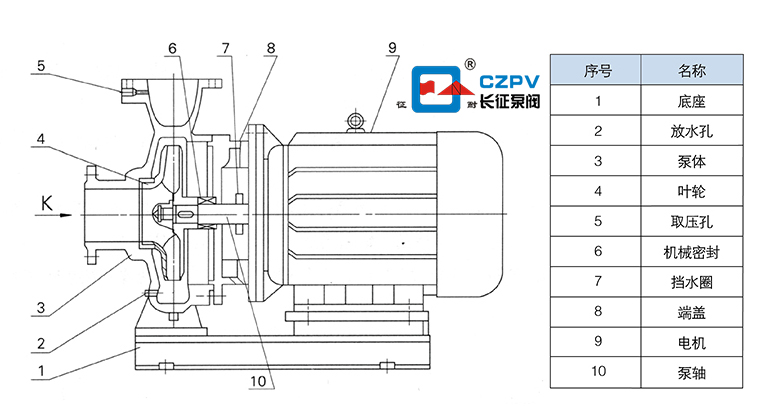

臥式管道離心泵是單級單吸臥式離心泵。泵體和泵蓋從葉輪的后部分開，葉輪是后部開口的結構。大多數離心泵在葉輪前后都裝有密封環，葉輪后蓋上有平衡孔，以平衡作用在轉子上的軸向力。臥式管道離心泵的入口為軸向和水平吸入，出口垂直向上布置。該泵與電動機同軸，電動機軸伸端采用雙角接觸球軸承結構，部分平衡了臥式管道離心泵的殘余軸向力。臥式管道離心泵的結構包括泵體，葉輪，泵蓋，機械密封件等。電氣組由三部分組成：臥式管道離心泵，電動機和底座。該泵與電動機連接，安裝時無需校正，具有共用底座，并使用隔振器進行隔振。
以上是上海長征水泵對臥式管道離心泵的結構進行的總結。
